Messplatz im OLP einrichten

Um einen neu eingerichteten Messplatz erstmalig zu konfigurieren, bitte folgende Schritte vornehmen:

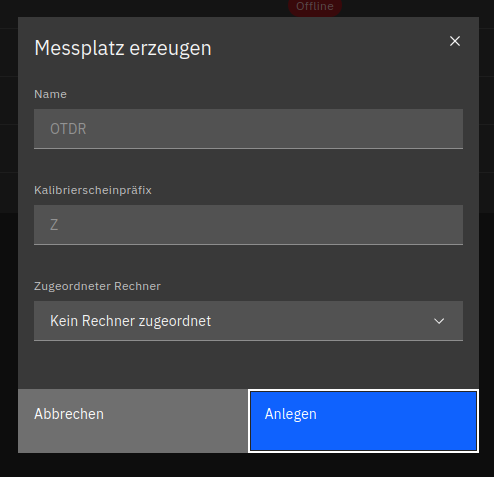

Messplatz anlegen

• Name: Frei wählbarer Name für den Messplatz
• Kalibrierscheinpräfix: Buchstabe, welcher für die Eindeutigkeit den Kalibrierscheinen, welchen an diesem Messplatz erstellt wurden, vorangestellt wird.
• Rechner: Alle verfügbaren Rechner aus Schritt 1, welche an den Messplatz gekoppelt sein können.

Anmerkung: Ein Rechner kann immer nur genau einem Messplatz zugeordnet sein - wird der Rechner für einen anderen Messplatz zugeordnet, so wird die Zuordnung überschrieben.

Hardwareschnittstellen einrichten

Nach dem Einrichten kann über einen klick auf das kleine (i)-Symbol die Hardwarekonfiguration für den Messplatz vorgenommen werden. Dabei werden alle vorhandenen Hardwareschnittstellen eingerichtet.

Aktuell wird unterstützt:

• GPIB
• RS232
• GPIO

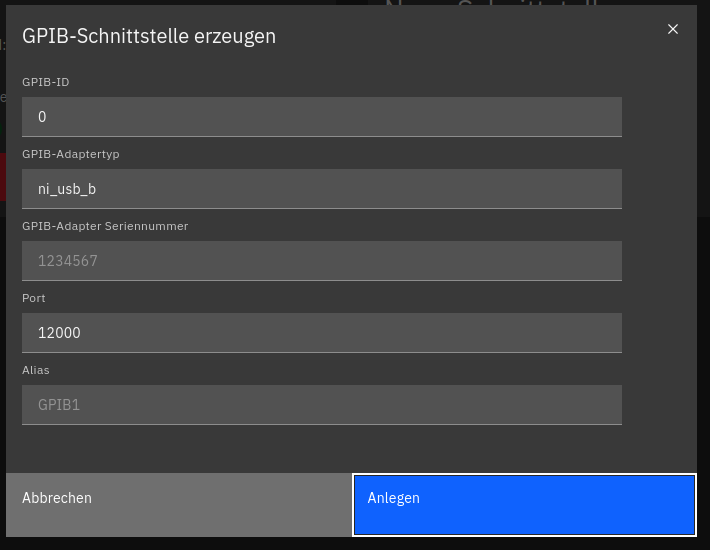

Besonderheiten GPIB

In GPIB-ID muss die physikalische Nummer des Adapters eingetragen werden, i.d.r. sollte das 0 sein (bei 1x GPIB pro Computer) GPIB-Adaptertyp muss ein valider board_type von linux-gpib eingetragen werden: Linux-GPIB-Doku Für die bei uns verwendeten USB-Adapter sollte das ni_usb_b sein. Unter Seriennummer muss die Seriennummer, so wie sie auf dem Adapter steht, eingetragen werden. Daraus wird die Zuordnung unabhängig vom USB-Port in den der Adapter eingesteckt ist. Falls eine Seriennummer doppelt vergeben wird, so ist das Verhalten undefiniert.

Allgemeines

Port muss ein eindeutiger Netzwerkport sein, jeder Port darf nur einmalig vergeben werden pro Messplatz. Dies ist wichtig für die Entwicklungsumgebung. Im Idealfall sollten folgende Ports benutzt werden:

Falls eine Schnittstelle bearbeitet werden soll, so kann diese einfach erneut angelegt werden. Ausschlaggebend ist jeweils die Nummer der Schnittstelle.
